Патч-корд или коммутационный кабель, является неотъемлемой частью любой структурированной кабельной системы. Он необходим для подключения одного устройства к другому. Патч-корд — это отдельный сегмент медного или оптического провода, на обоих концах которого закреплены специальные вилки – коннекторы. Патч-корды имеют несколько категорий. Категория – это физические характеристики кабеля. Довольно часто для решения разных задач требуется патч-корды нестандартной длины. Ниже будет описано, как самостоятельно сделать этот кабель.

Выделяют два вида патч-кордов: прямые и перекрестные. Такое разделение обуславливает порядок распределения проводников в коннекторах. Прямой обжим патч-корда используется при установлении связи между сетевыми маршрутизаторами и пользовательскими ПК. В этом случае на обоих концах кабеля используется одна из выбранных схем обжима (Т568А или Т568В таблица 1).

Перекрестные патч-корды или как их еще называют «кроссоверы» применяются при создании канала связи между двумя ПК. Один конец кабеля расшивается согласно схеме Т568А, а другой в соответствии со схемой Т568В. Такое применение схем обусловлено тем, что сетевые карты ПК используют одинаковые контакты для приема и передачи данных.

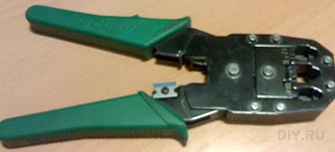

Для работы вам потребуются: клещи для обжима коннекторов типа RJ-45, тестер, сегмент кабеля (витой пары), коннекторы типа RJ-45, кусачки для снятия изоляции провода.

1. Для начала работы отмерьте требуемую длину кабеля, измерив расстояние между устройствами и оставив несколько сантиметров про запас. Надо иметь в виду, что качество сигнала будет зависеть от длины и категории выбранного кабеля.

2. Кусачками осторожно снимите верхний изоляционный слой провода, оголив проводники на 3-4 сантиметра. Проводники представляют собой разноцветные провода, скрученные попарно. Провода расплетите и распрямите.

3. Выберете одну из схем и распределите проводники по цветам, согласно ей. Сожмите провода плотно между собой и удалите ненужную часть кусачками, оставив около 1 см оголенных проводов.

4. Вставьте оголенный кабель в вилку до упора, таким образом, чтобы каждый проводник попал в свою ложбину коннектора. Изоляционная оболочка кабеля должна быть за пределами защелки коннектора.

5. Убедитесь в правильности собранной цветовой схемы. Вставьте коннектор в клещи для обжима и до упора сожмите ручки до защелкивания фиксатора коннектора.

6. После обжима визуально проверьте его качество. Коннектор должен плотно держать кабель. Обожмите второй конец кабеля аналогичным способом.

7. Завершающим этапом в этой работе должна быть проверка работоспособности патч-корда. Это можно сделать при помощи тестера, если такое устройство у вас есть. При его отсутствии воспользуйтесь для проверки непосредственным соединением ваших устройств.

                                                        Полезно знать

Прямой обжим

Прямое соединение: используется при соединении компьютеров с помощью хаба (концентратора) или свитча (коммутатора). Оба конца кабеля обжимаются одинаково:
